Editor de G-code

Está en Herramientas → Editor G-Code. Sirve para abrir, modificar y descargar archivos G-code en el navegador, sin salir de NOPAL, antes de enviarlos a una máquina.

Abrir y guardar​

BotónQué hace
NuevoEmpieza un archivo vacío (Sin título.gcode). Si hay cambios sin descargar, NOPAL avisa de que se perderán
BibliotecaAbre un archivo de tu biblioteca
AbrirAbre un archivo de tu equipo
DescargarGuarda el archivo editado en tu equipo
El editor no guarda en la biblioteca

Los cambios solo existen en el navegador hasta que pulses Descargar. El editor no sobrescribe el archivo de la biblioteca. Si quieres usar el archivo editado en una máquina, descárgalo y súbelo de nuevo a la biblioteca.

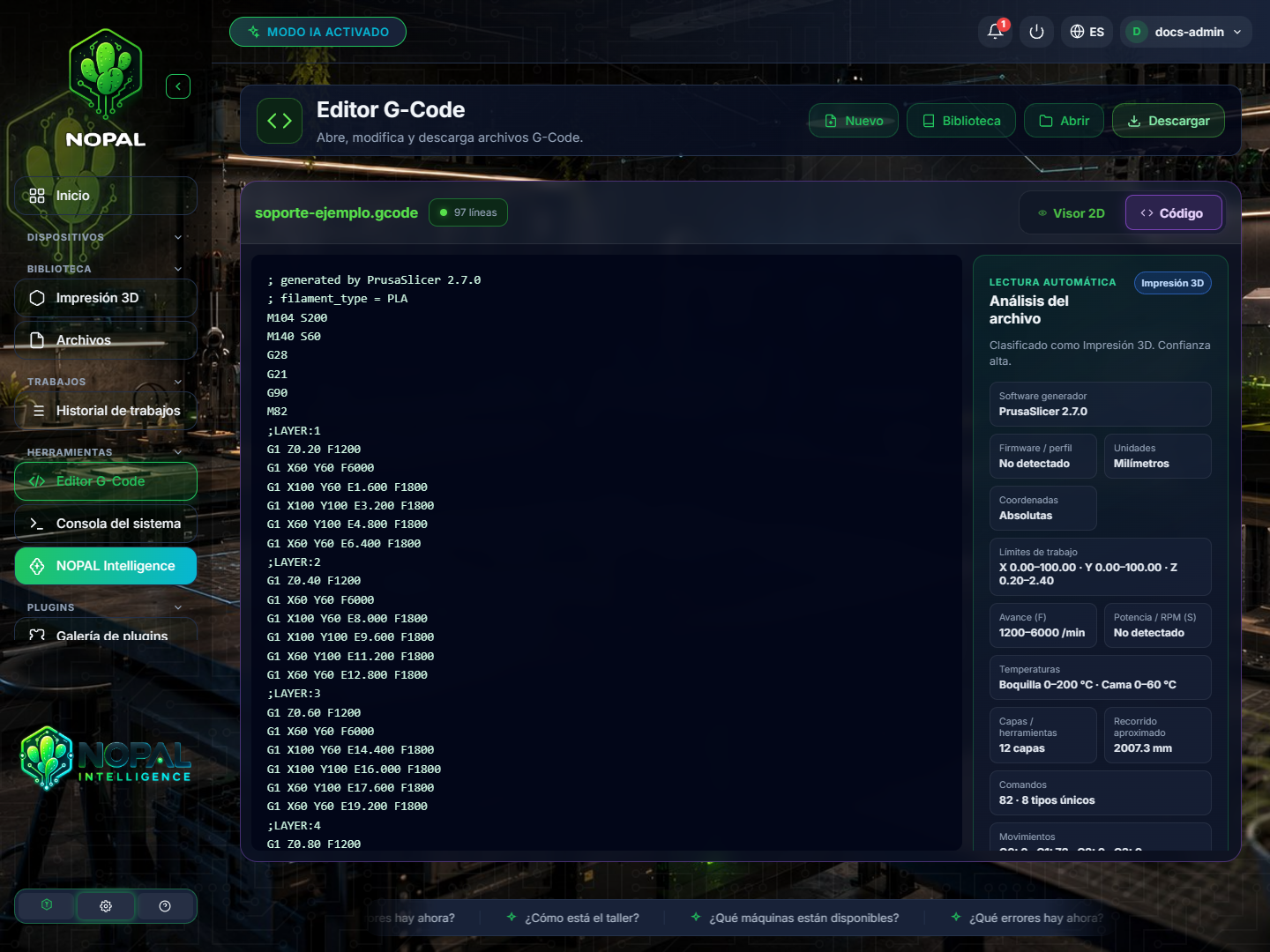

Editor G-Code con el archivo abierto en la pestaña Código y el panel de análisis del archivo

Captura de NOPAL 1.2.0-alpha.1 · interfaz en español · tema NOPAL Style.

Las dos pestañas​

  • Código: el texto del archivo, con el recuento de líneas. Escribe o modifica el G-code directamente.
  • Visor 2D: la trayectoria del archivo dibujada en 2D.

Cuando modificas el archivo, el editor lo marca como modificado.

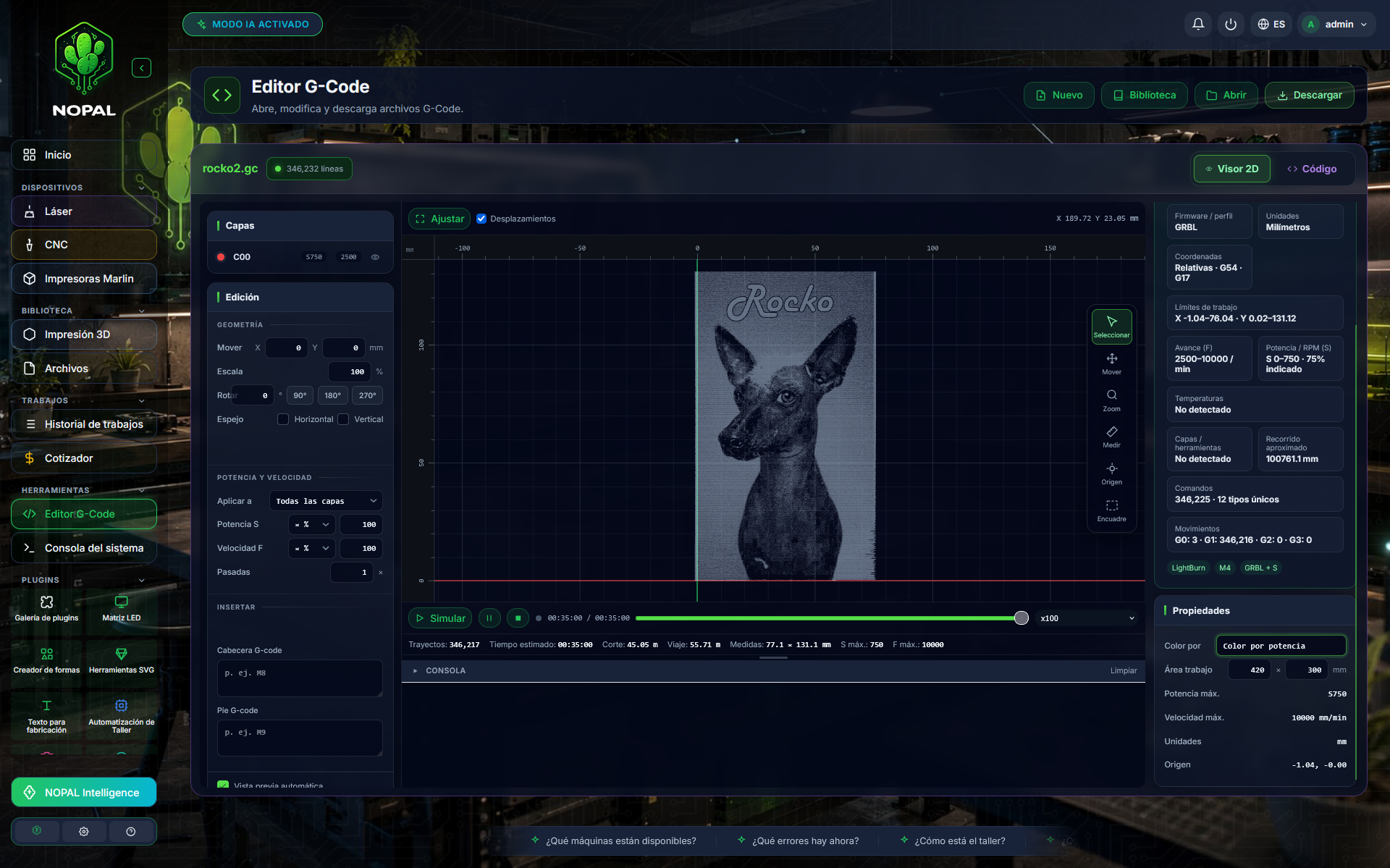

Editor G-Code con el Visor 2D mostrando la trayectoria de un grabado, el panel de edición y el análisis del archivo

Captura de un sistema en funcionamiento · NOPAL 1.2.0-alpha.1 · interfaz en español · tema NOPAL Style.

Geometría​

Desde el panel Geometría puedes transformar el trabajo sin editar línea por línea:

HerramientaQué hace
MoverDesplaza el trabajo
EscalaCambia su tamaño
RotarLo gira
EspejoLo refleja en horizontal o vertical
Origen → Llevar la pieza a 0,0Lleva la pieza al origen

Elige a qué se aplica el cambio (Aplicar a) y pulsa Aplicar. También se pueden ver las capas del archivo.

Análisis del archivo​

El panel Análisis del archivo (lectura automática) examina el contenido y muestra:

  • Una clasificación del archivo y su nivel de confianza. Si no hay suficientes señales, NOPAL dice que no puede determinar su uso.
  • El software generador y el firmware o perfil.
  • Unidades y coordenadas.
  • Los límites de trabajo.
  • Avance (F) y potencia o RPM (S).
  • Temperaturas de boquilla y cama, si las hay.
  • Capas y herramientas, el recorrido aproximado, los comandos (cuántos tipos únicos) y los movimientos.

Un dato que el archivo no declara aparece como «No declarado» o «No detectado», en vez de inventarse.

Quién puede hacer qué​

Todos los usuarios con sesión pueden usar el editor.
